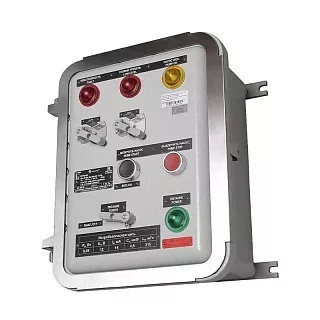

Взрывозащищенная клеммная коробка ЩОРВ333320
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ333320 — квадратный типоразмер серии ЩОРВ, рассчитанный на размещение более крупной клеммной сборки по сравнению с ЩОРВ302021.
Внутреннее пространство размером 266×266×152 мм позволяет распределять клеммы в несколько рядов. Для клемм сечением 2,5 мм² максимальное количество составляет 96, при этом в одном ряду допускается до 44 клемм. Для сечения 4 мм² можно разместить до 81 клеммы, до 36 в одном ряду.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ3333А | 245 × 245 | 2 | 0,325 |
| Панель из нержавеющей стали Щ3333Н | 245 × 245 | 2 | 0,95 |
Для ЩОРВ333320 предусмотрена монтажная панель размером 245×245 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 96 (44 в одном ряду) |
| 4 | 81 (36 в одном ряду) |
| 6 | 58 (28 в одном ряду) |
| 10 | 46 (22 в одном ряду) |
| 16 | 32 (19 в одном ряду) |
| 35 | 24 (14 в одном ряду) |
| 50 | 12 |
| 70 | 11 |
ЩОРВ333320 позволяет разместить до 96 клемм для проводников сечением 2,5 мм², до 81 — для 4 мм², до 58 — для 6 мм² и до 46 — для 10 мм². Для сечений 50 и 70 мм² предусмотрено соответственно до 12 и 11 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 14/14 | 14/14 |
| 1 | 14/14 | 14/14 |
| 2 | 8/8 | 8/8 |
| 3 | 6/6 | 6/6 |
| 4 | 5/5 | 5/5 |
| 5 | 3/3 | 3/3 |
| 6 | 2/2 | 2/2 |
| 7 | 2/2 | 2/2 |
| 8 | 1/1 | 1/1 |
Для ЩОРВ333320 количество кабельных вводов по сторонам А и В одинаково. Для кодов 01 и 1 допускается до 14/14 вводов на каждой стороне, для кода 2 — до 8/8, для кода 3 — до 6/6.
Технические характеристики
Применение
ЩОРВ333320 подходит для соединительных и распределительных схем, где требуется квадратный корпус и многорядное размещение клеммных зажимов.
При подборе учитываем количество и сечение проводников, число клемм в каждом ряду, типы и количество кабельных вводов, а также материал монтажной панели.
Преимущества практического использования
Квадратная геометрия корпуса ЩОРВ333320 обеспечивает рабочее внутреннее пространство 266×266×152 мм и позволяет равномерно распределять элементы внутри корпуса.
Модель рассчитана на установку до 96 клемм для проводников сечением 2,5 мм² и поддерживает кабельные вводы кодов 01–8.
Следующий типоразмер — ЩОРВ362821 с внешними габаритами 364×284×215 мм и массой 14,97 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ333320
Мы можем подобрать ЩОРВ333320 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, необходимое количество кабельных вводов, стороны их расположения, материал монтажной панели и дополнительные исполнения.Похожие товары
